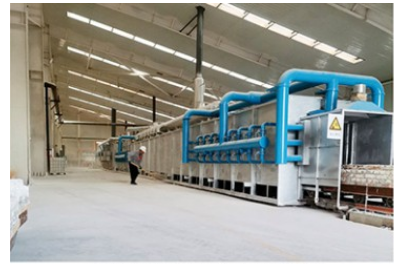

大(da)斷面(mian)隧道窯(yao)是(shi)指窯(yao)室截面(mian)尺寸較大(da)（通常寬(kuan)度≥4m、高(gao)(gao)度≥3m）的連續式熱工設(she)備，廣(guang)泛應用于耐(nai)火(huo)材(cai)(cai)料、陶瓷、建材(cai)(cai)（如磚瓦、加氣混(hun)凝土）等(deng)(deng)行業(ye)的規模化生產。相較于傳統小斷面(mian)隧道窯(yao)，其具有單(dan)窯(yao)產量(liang)高(gao)(gao)、熱效率高(gao)(gao)、產品質量(liang)穩定等(deng)(deng)優(you)勢，但建設(she)門檻高(gao)(gao)、操作控制(zhi)難度大(da)。以下從建設(she)要(yao)點和操作要(yao)點兩大(da)維度，梳理核心技術要(yao)求(qiu)。

　　一、大斷面隧道窯建設要點
　　建設階段的設計與施工直接決定窯爐的使用壽命、熱效率和產品質量，需主要把控以下環節：
　　1.選址與廠房布局
　　---選址原則：優先選擇地勢平坦、地下水位低、遠離易燃易爆源的區域；需考慮原料與成品的運輸便利性，預留貨車裝卸通道和倉儲空間。
　　---廠房布局：窯體應與原料預處理車間、成品冷卻車間直線銜接，減少物料轉運距離；配套的燃料供應系統（如天然氣管道、重油儲罐）需與窯體保持安全距離，符合消防規范；預留通風、除塵設備的安裝位置，確保廢氣處理達標排放。
　　2.窯體結構設計與材料選型
　　大斷面隧道窯的窯體需承受高溫（通常1000~1400℃）和較大的熱應力，結構穩定性與保溫隔熱性是核心：

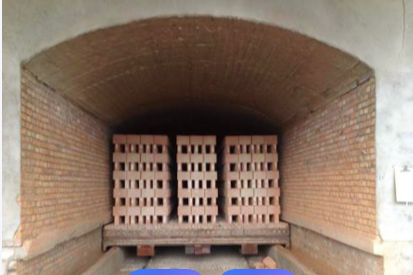

　　---窯體截面設計：采用矩形或拱形截面，拱形截面可分散頂部熱應力，適合高溫窯爐；矩形截面便于機械化裝卸料。需合理設計拱高與跨度比（通常1:2~1:3），避免頂部塌陷；窯墻與窯頂需預留膨脹縫（間距2~4m），吸收高溫下的熱膨脹量，防止窯體開裂。
　　---耐火保溫材料選擇
　　??工作層：直接接觸高溫火焰與物料，需選用高鋁磚、剛玉磚（耐火度≥1580℃）或耐火澆注料，抗沖刷、耐高溫腐蝕；對于含酸堿的窯爐氣氛，需選用耐化學侵蝕的耐火材料。
　　??保溫層：工作層外側鋪設硅酸鋁纖維棉、輕質保溫磚，降低窯體散熱損失；保溫層厚度需根據窯溫計算，確保窯體外壁溫度≤60℃，提升熱效率。
　　??外殼：采用鋼板或型鋼框架，增強窯體結構強度，防止保溫層脫落。

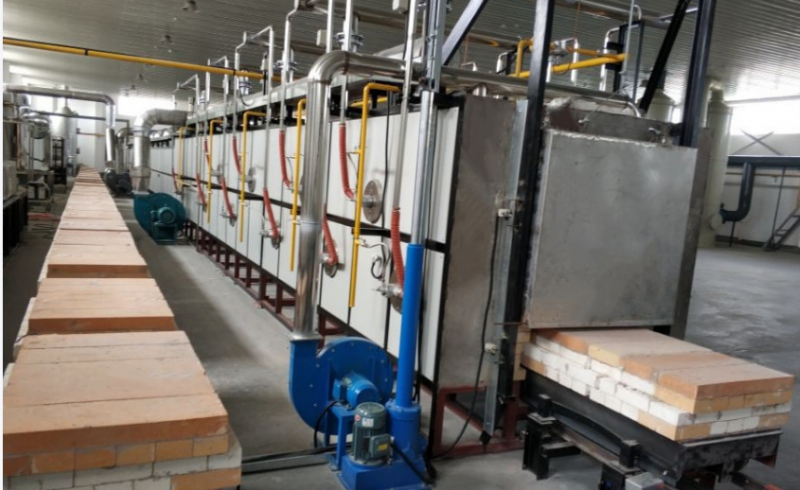

　　---窯車與軌道設計：窯車是承載物料的核心部件，需滿足承重和耐高溫要求。
　　??窯車臺面鋪設耐火磚或耐火澆注料，側面安裝密封裙板，減少窯車與窯墻之間的漏風；

　　??軌(gui)道選用重型鋼軌(gui)，鋪(pu)設(she)時(shi)保(bao)證(zheng)水平度（誤差≤2mm/m），防止窯車跑偏(pian)；軌(gui)道下方設(she)置耐熱混凝土基礎，避(bi)免高溫變形。

　　3.燃燒與溫控系統配置
　　溫控精度直接影響產品質量一致性，大斷面隧道窯需配置效高、穩定的燃燒與溫控系統：
　　---燃料選擇：優先選用天然氣、液化氣等清潔燃料，燃燒充分、污染小，便于準確控溫；也可選用重油、煤粉，但需配套除塵脫硫設備。

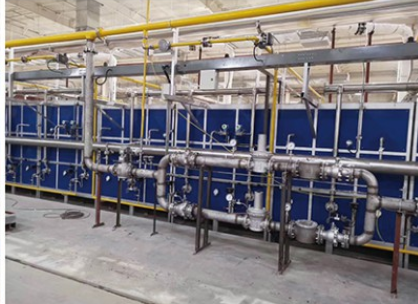

　　---燃燒器布置：采用多燒嘴分布式布置，沿窯長方向分預熱段、燒成段、冷卻段設置燒嘴，燒成段燒嘴需上下對稱布置，確保窯內溫度場均勻；避免因斷面大導致局部溫差過大（要求燒成段溫差≤±5℃）。
　　---溫控系統：配備PLC+觸摸屏自動控制系統，通過熱電偶實時監測窯內各段溫度，自動調節燃燒器火力和窯車運行速度；設置超溫報警裝置，防止窯溫過高損壞產品或窯體。
　　4.通風與余熱回收系統
　　合理的隧道窯通風系統是保證燃料充分燃燒和產品質量的關鍵，同時需重視余熱回收以降低能耗：
　　---排煙系統：在預熱段設置排煙口，配套引風機和煙囪；通過調節引風機風量，控制窯內壓力（燒成段保持微正壓，防止冷空氣滲入）。
　　---冷卻系統：在冷卻段設置軸流風機，通入冷空氣冷卻成品，同時將熱空氣（300~600℃）引入預熱段，預熱待燒物料，實現余熱回收，可降低能耗20%~30%。
　　---密封設計：窯體兩端設置氣動密封門，窯車與窯墻之間采用砂封或氣封，減少冷空氣滲入和熱煙氣泄漏，提升熱效率。
　　5.環保與安全設施
　　---廢氣處理：配套布袋除塵器、脫硫塔等設備，處理燃燒產生的粉塵和硫化物，確保廢氣排放符合《工業爐窯大氣污染物排放標準》（GB 9078-1996）。

　　---消防設(she)施：窯體周圍設(she)置(zhi)消防栓、滅火器(qi)，燃料儲罐區配(pei)備防火堤和泄漏報警裝(zhuang)置(zhi)；電氣系統采用防爆設(she)計(ji)，避免(mian)高溫引發(fa)火災。

　　二、大斷面隧道窯操作要點
　　科學的操作管理是保證窯爐穩定運行、延長使用壽命和提升產品質量的核心，需遵循以下規范：
　　1.投產前的烘窯操作
　　新窯砌筑后，耐火材料內部含有水分，需通過烘窯逐步升溫，排出水分，避免高溫下水分急劇蒸發導致窯體開裂：
　　---烘窯曲線制定：根據耐火材料類型制定烘窯曲線，低溫段（室溫～300℃）升溫速度≤10℃/h，主要排出游離水；中溫段（300~600℃）升溫速度≤20℃/h，排出結晶水；高溫段（600~燒成溫度）升溫速度≤30℃/h，逐步達到生產溫度。
　　---烘窯監測：實時監測窯體各部位溫度和膨脹量，若出現異常升溫或開裂，立即停止升溫并保溫。
　　2.隧道窯日常生產操作規范
　　---物料裝窯要求
　　??物料需均勻碼放在窯車上，避免偏載，防止窯車跑偏或窯體受力不均；
　　??物料碼放間距需合理，保證熱煙氣流通順暢，避免局部過熱或未燒透；
　　??易變形產品需使用專用匣缽或支架固定。
　　---溫度與壓力控制
　　??嚴格按照工藝曲線控制各段溫度，燒成段溫度波動需控制在±5℃以內；
　　??保持窯內微正壓（壓力值通常為5~10Pa），防止冷空氣滲入影響溫度場；
　　??根據產品配方和批次調整窯車運行速度，確保燒成時間充足。
　　---燃燒器操作
　　點火前需用惰性氣體吹掃爐膛，排出殘留燃氣，防止爆炸；
　　??調節燃燒器的空燃比（天然氣完全燃燒的空燃比約為1:10），確保燃料充分燃燒，減少黑煙和CO排放；

　　??定期(qi)清(qing)理燒(shao)嘴積碳(tan)，避免堵塞(sai)影響火(huo)力。

　　3.隧道窯維護與保養
　　---窯體維護：定期檢查窯墻、窯頂的耐火材料，若出現剝落、開裂，及時修補；清理膨脹縫內的雜物，確保熱膨脹空間；定期檢查密封裝置，更換老化的密封件。
　　---窯車與軌道維護：定期檢查窯車車輪、軸承的磨損情況，加注耐高溫潤滑油；校正軌道水平度，清理軌道上的雜物；檢查窯車臺面耐火層，及時修補破損部位。
　　---燃燒與溫控系統維護：定期校準熱電偶和溫控儀表，確保測溫準確；清理燃氣管道過濾器，防止堵塞；檢查風機軸承和皮帶，及時更換損壞部件。
　　隧道窯建設階段：以結構穩定、保溫隔熱、溫控準確、環保達標為核心，優先選用優良耐火材料和自動化控制系統，避免因設計缺陷導致后期運行成本高。
